產品介紹

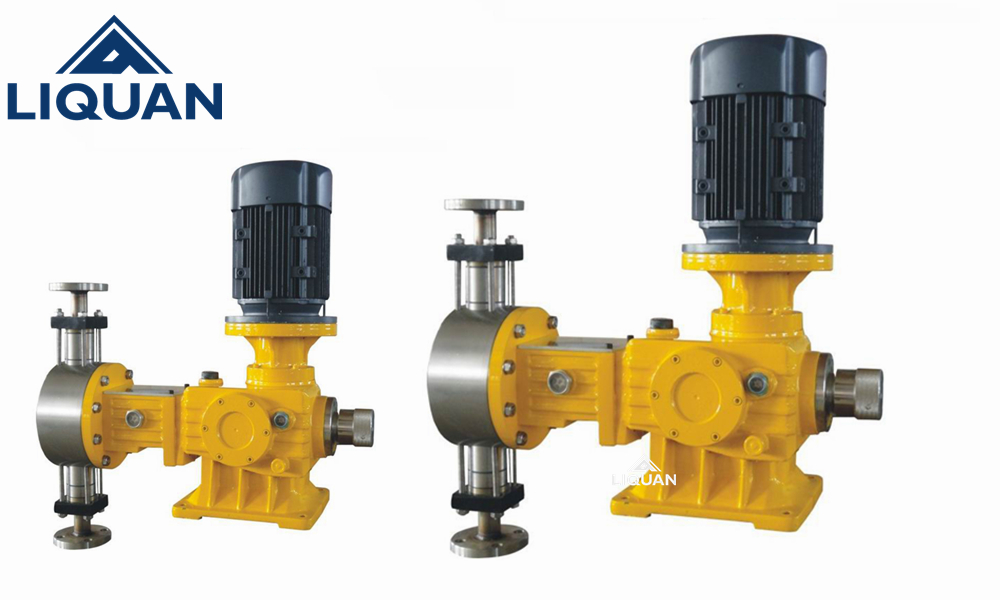

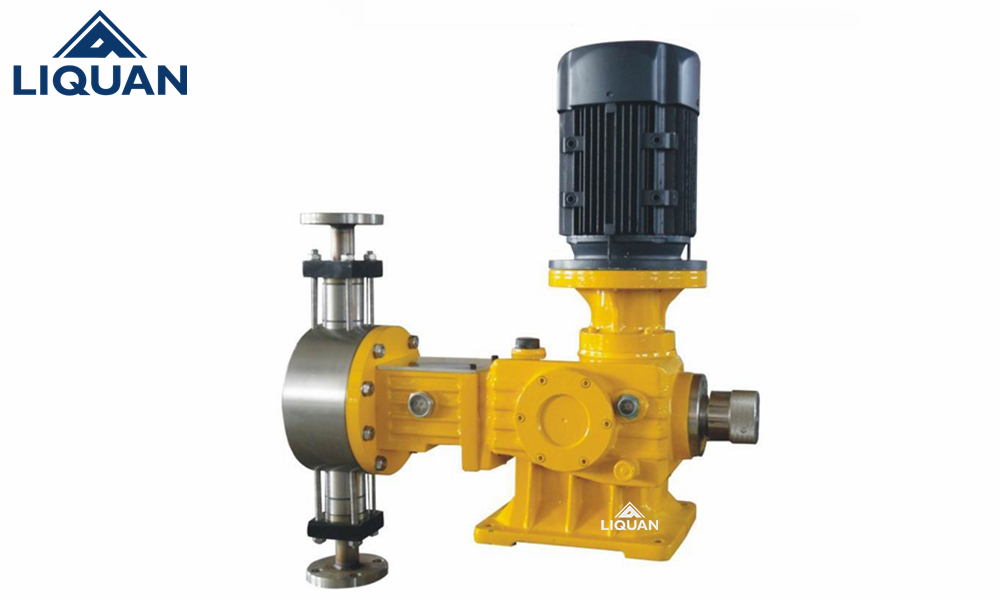

黎全公司生產的J-TM型液壓隔膜式式計量泵，是由電機驅動的計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
?
流量范圍: 0-7000 L/H
壓力范圍:0-64MPA
功率：4KW ,5.5KW, 380V /400V,50Hz / 60Hz
泵頭可配：保溫型、冷卻型
驅動系統:?三相標準電機或防爆電機
流量控制:手動控制或自動控制
防護等級: IP55,IP54
產品原理
J-TM型液壓隔膜式計量泵采用電機驅動，通過泵體內的膜片的張吸運作將介質送出，無動密封無泄漏，維修簡便，在無介質情況下也可以安全運轉；計量精度高，性能穩定，可通過泵上的旋鈕調節流量的大小，能更準確的根據實際工況調節，更智能化。
a)?????泵在運行或停止狀態均可調節流量，精度達±1%，無泄漏?
b)?????泵頭與動力箱正確分開，加固鑄鐵齒輪箱，確保長期使用壽命?
c)??????液壓驅動隔膜泵，雙隔膜及隔膜破裂報警可選，膜片壽命≥8000小時以上?
d)?????PTFE復合材料隔膜，防腐性能更佳，使用更耐久 ?
e)?????結構合理、性能可靠、運行平穩、調節方便、維護簡單。
?
可根據客戶的使用介質選擇泵體材質和膜片材質，使用壽命更長，效率更高。
產品特點???????????免費電話：400-062-5858
無泄漏，維修方便，低噪音，使用方便。
?
計量精度優于機械隔膜泵，密封性能優于柱塞泵，配沖程調節器可以實現遠程自動控制。
?
操作安全，機械驅動隔膜，流量調節能夠調節沖程長度或電機頻率。
?
隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠包履，可有效提出升隔膜適用壽命。
?
可安置于藥槽或管道上，接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
?
性價比高，普遍適用于壓力要求不高的水處理行業，在泵運行或停止時也可調節流量也可定量輸出。
應用領域
J-TM型液壓隔膜式計量泵廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
技術參數???????????免費電話：400-062-5858
|
型號規格
|
流量L/h
|
壓力Mpa
|
柱塞直徑mm
|
行程mm
|
往復次數 （rpm
|
電機功率KW
|
重量KG
|
|
J-TM-23/64
|
23
|
64
|
8
|
80
|
90
|
4
|
500
|
|
J-TM-33/64
|
33
|
64
|
10
|
80
|
90
|
4
|
|
|
J-TM-40/50
|
40
|
50
|
11
|
80
|
90
|
4
|
|
|
J-TM-60/50
|
60
|
50
|
13
|
80
|
90
|
4
|
|
|
J-TM-67/40
|
67
|
40
|
14
|
80
|
90
|
4
|
|
|
J-TM-100/32
|
100
|
32
|
17
|
80
|
90
|
4
|
|
|
J-TM-110/32
|
110
|
32
|
18
|
80
|
90
|
4
|
|
|
J-TM-160/25
|
160
|
25
|
22
|
80
|
90
|
5.5
|
|
|
J-TM-180/25
|
180
|
25
|
23
|
80
|
90
|
5.5
|
|
|
J-TM-270/20
|
270
|
20
|
28
|
80
|
90
|
5.5
|
|
|
J-TM-290/20
|
290
|
20
|
29
|
80
|
90
|
5.5
|
|
|
J-TM-430/16
|
430
|
16
|
36
|
80
|
90
|
5.5
|
|
|
J-TM-450/16
|
450
|
16
|
36
|
80
|
90
|
5.5
|
|
|
J-TM-680/10
|
680
|
10
|
45
|
80
|
90
|
5.5
|
|
|
J-TM-800/10
|
800
|
10
|
49
|
80
|
90
|
5.5
|
|
|
J-TM-1200/8
|
1200
|
8
|
59
|
80
|
90
|
5.5
|
|
|
J-TM-1080/6.4
|
1080
|
6.4
|
56
|
80
|
90
|
5.5
|
|
|
J-TM-1600/6.4
|
1600
|
6.4
|
69
|
80
|
90
|
5.5
|
|
|
J-TM-1460/4.0
|
1460
|
4
|
66
|
80
|
90
|
5.5
|
|
|
J-TM-2200/2.5
|
2200
|
2.5
|
81
|
80
|
90
|
5.5
|
|
|
J-TM-1850/1.6
|
1850
|
1.6
|
74
|
80
|
90
|
5.5
|
|
|
J-TM-2750/1.0
|
2750
|
1
|
90
|
80
|
90
|
5.5
|
|
|
J-TM-2250/0.8
|
2250
|
0.8
|
81
|
80
|
90
|
5.5
|
|
|
J-TM-3300/0.8
|
3300
|
0.8
|
99
|
80
|
90
|
5.5
|
|
|
J-TM-5000/0.5
|
5000
|
0.5
|
121
|
80
|
90
|
5.5
|
|
|
J-TM-7000/0.5
|
7000
|
0.5
|
144
|
80
|
90
|
5.5
|

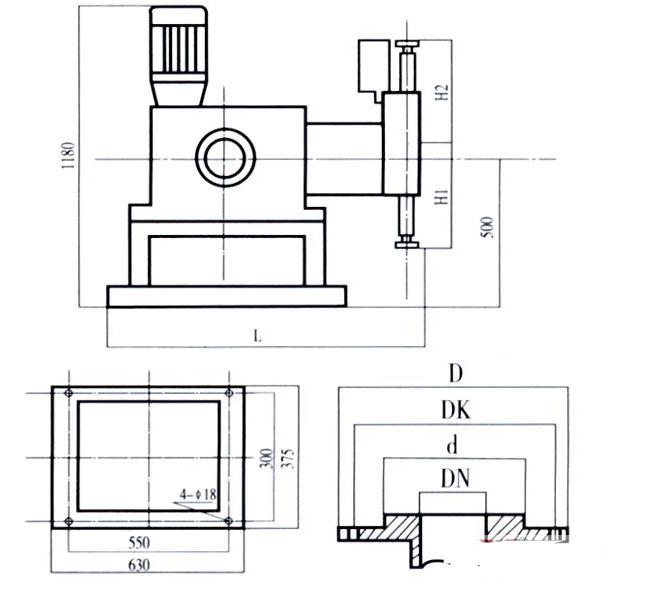

安裝尺寸???????????免費電話：400-062-5858
|
型號規格
|
安裝尺寸
|
重量
|
||||||
|
（Kg）
|
||||||||
|
DN
|
D
|
K
|
d
|
h1
|
h2
|
L
|
500
|
|
|
J-TM-23/64
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-33/64
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-40/50
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-60/50
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-67/40
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-100/32
|
10
|
95
|
65
|
46
|
303
|
383
|
980
|
|
|
J-TM-110/32
|
16
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-160/25
|
16
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-180/25
|
16
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-270/20
|
16
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-290/20
|
20
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-430/16
|
20
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-450/16
|
20
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-680/10
|
20
|
105
|
75
|
60
|
214
|
254
|
980
|
|
|
J-TM-800/10
|
25
|
115
|
85
|
65
|
290
|
320
|
980
|
|
|
J-TM-1200/8
|
25
|
115
|
85
|
65
|
290
|
320
|
980
|
|
|
J-TM-1080/6.4
|
25
|
115
|
85
|
65
|
290
|
320
|
980
|
|
|
J-TM-1600/6.4
|
25
|
115
|
85
|
65
|
290
|
320
|
980
|
|
|
J-TM-1460/4.0
|
35
|
135
|
96
|
75
|
290
|
320
|
980
|
|
|
J-TM-2200/2.5
|
35
|
135
|
96
|
75
|
290
|
320
|
980
|
|
|
J-TM-1850/1.6
|
35
|
135
|
96
|
75
|
290
|
320
|
1000
|
|
|
J-TM-2750/1.0
|
40
|
150
|
110
|
84
|
235
|
265
|
1000
|
|
|
J-TM-2250/0.8
|
40
|
150
|
110
|
84
|
235
|
265
|
1000
|
|
|
J-TM-3300/0.8
|
50
|
160
|
125
|
108
|
245
|
275
|
1000
|
|
|
J-TM-5000/0.5
|
80
|
195
|
160
|
135
|
730
|
670
|
1000
|
|
|
J-TM-7000/0.5
|
80
|
195
|
160
|
135
|
730
|
670
|
1000
|
|
