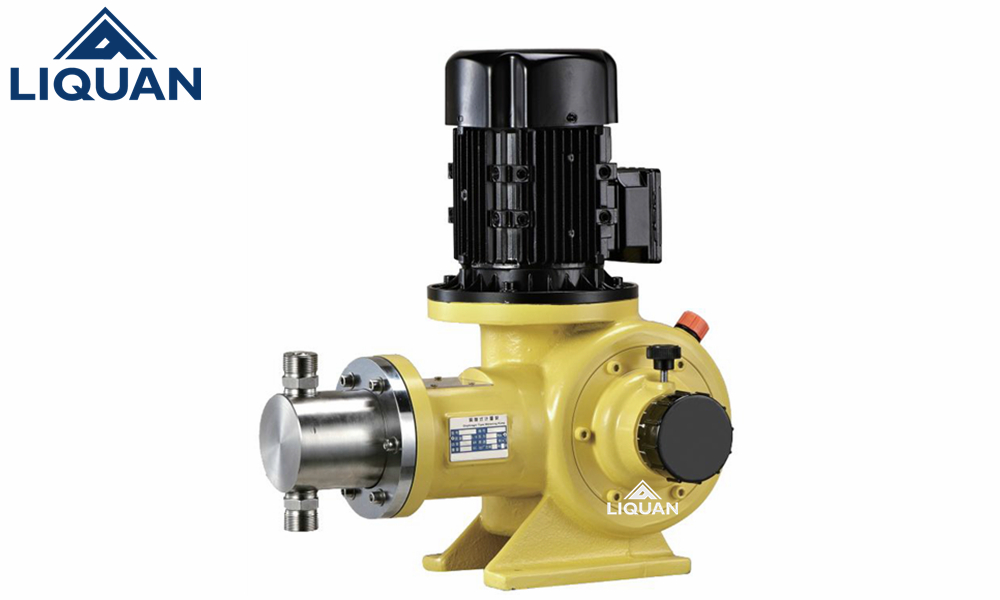

黎全公司的J-Z系列柱塞式計量泵主要是往復式柱塞泵、活塞泵，按泵的缸數可分為單缸、雙缸、三缸等多種類型。該泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節。（根據計量泵的特性，行程一般不小于總行程的10%）單缸泵適用于單一液體的場合；雙缸泵可作比例泵使用，也可并聯使用；三缸泵可作為三比例泵使用，也可三缸并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入；六缸泵可達三缸泵二倍效果。

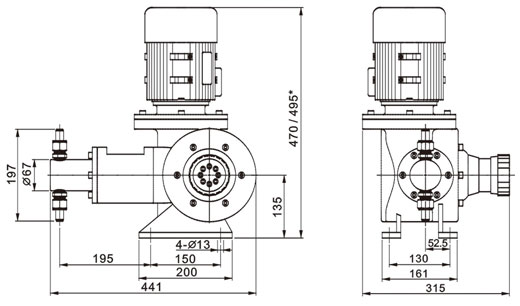

J-Z系列柱塞式計量泵結構原理：

?

1.泵的結構：該泵的由電機、傳動箱、缸體等三部份組成。

2.傳動部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構

組成；通過旋轉調節手輪來實行高調節行程，從面改變弓型連桿中前后距離來達到改變柱塞（活塞）行程的目的。

3.缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。???????????????????????

4.工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當膜片向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。

5.流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變弓型連桿間的間距，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程，精確率為95％.

?

?

?

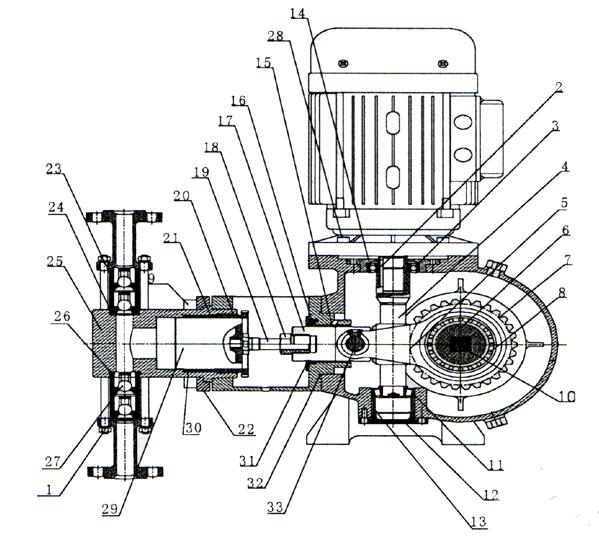

序號	零件名稱	序號	零件名稱	序號	零件名稱	序號	零件名稱
1	箱體	9	調節頂桿	17	偏心輪	25	泵頭
2	電機連接頭	10	調節桿	18	健	26	單向閥
3	電機	11	密封件	19	頂桿	27	接管閥
4	密封件	12	蝸桿	20	泵頭聯節頭	28	填料
5	健	13	軸承	21	密封件	29	柱塞
6	調節器	14	調節螺絲	22	柱塞壓緊帽	30	泵頭壓板
7	手輪	15	主軸	23	填料壓緊帽	31	軸承墊板
8	緊定螺絲釘	16	滾輪	24	螺絲

1、與介質直接接觸部位采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。

2、雙泵頭結構，經濟實用，占地面積小，性能優越。

3、易損部件經過特殊化處理，質量保證。

4、內部配置性能卓越的調節器總成，延長泵的使用壽命，并降低了噪音。

5、定量輸出，在泵運行或停止時也可調節流量，精密度高可達正負百分之一。

6、吐出壓力可達500KG。

7、適用于輸送溫度為?-30～120℃，粘度為?0.3～800mm2/s?的介質。

J-Z型柱塞式計量泵|故障原因分析及排除方法?

序 號	故障特征	故 障 原 因	排 除 方 法
1	不排液	1.?????吸入高度太高 2.?????吸入管道阻塞 3.?????吸入管道漏氣	1.?????降低安裝高度 2.?????清洗疏通吸入管道 3.?????壓緊或更換密封墊片
2	排液量不夠	1.?????吸入管道局部阻塞 2.?????吸入或排出閥內有異物卡阻 3.?????泵閥磨損關閉不嚴 4.?????轉速不足	1.?????疏通吸入管道 2.?????清洗吸排閥 3.?????修理或更換閥件 4.??檢查電機和電壓
3	排出壓力不穩定	1.?????吸入或排出閥內有雜物卡阻或漏氣 2.?????管道未設置背壓閥	1.?????清除吸、排閥內的雜質 擰緊螺絲消除漏氣 2.?????增設背壓閥
4	計量精度不夠	1.?????柱塞密封填料漏液 2.?????吸入或排出閥磨損 3.?????電機轉速不穩定 4.?????調節手輪移位	1.?????調整或更換密封填料 2.?????更換吸排閥 3.?????穩定電源頻率和電壓 4.?????校準并固定
5	運轉中有沖擊聲	1.?????轉動零件松動或嚴重磨損 2.?????吸入高度過高 3.?????吸入管道漏氣 4.?????介質中有空氣 5.?????吸入管徑太少 6.?????排出壓力過高	1.?????擰緊有關螺絲或更換新零件 2.?????降低安裝高度 3.?????壓緊吸入法蘭或螺母 4.?????排除介質中的空氣 5.?????增大吸入管徑 6.?????降低壓力
